第112讲 冲孔模的设计(四) 冲孔模的嵌套设计

时间:2018-02-18 栏目: 讲座专题 作者:administrator评论: 4 点击: 645 次

通常,利用冲孔模进行加工时,需要对胚料进行定位以防止其移动。
这种定位零件称为"嵌套"。嵌套也称为"定位"、"规尺"、"导向"、"导板"等。

 【图1】所示为使用板的嵌套。也称为板导向等。


(a)为一体式嵌套。通常以这种形态居多。(b)为分割式嵌套。大型产品时经常使用。
嵌套由4个以上的螺丝固定,利用2个固定销(定位销)进行定位。固定方法与分割式嵌套相同,但嵌套较小时,螺丝与固定销的位置关系则可能难以确定。
此时、最低限度的安装方法是用2个固定销来固定一个螺丝,与定位。

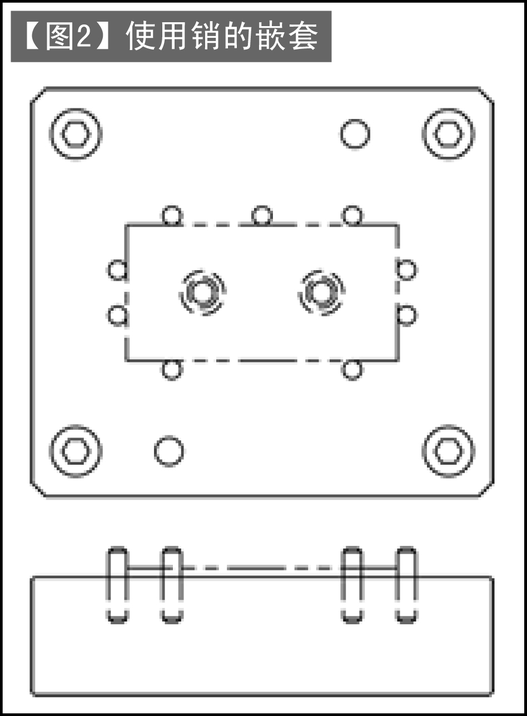

【图2】所示为使用销的嵌套。使用板时,存在卸料板避让增加的缺点。
使用销时,不仅可减少卸料板的避让,也可以简化模具结构。
由于销定位是点接触,因此定位精度会略低于板导向。

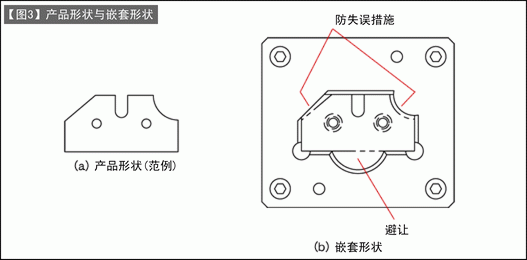

【图3】所示为有关嵌套形状设计的思路。


按产品形状制作嵌套并不是好的做法。对定位精度、冲压作业性也不好。
压住产品形状的关键点,将角部或细微形状部分作为避让嵌套。
此外,采取防失误措施,以确保只能向一定方向进入。
另外,不要忘记附加避让,以便于放入胚料或便于取出加工后的产品。
