五金模具设计之双面无毛刺负间隙冲裁加工方法

时间:2018-11-09 栏目: 冲模设计 作者:administrator评论: 0 点击: 255 次

冲压模具双面无毛刺冲裁加工的方法:负间隙冲裁

负间隙冲裁估计很多朋友都听说过,只要是搞过冲压模具这一行的,但真正的原理,却有很多的朋友搞不清楚.一般情况下,我们的冲压产品,是只有一个方向有毛刺的.而要消除这个方向的毛刺的话,可以在模具里进行压毛边的工序,如果不这样做的话,好像就只通通过负间隙冲裁的方法了.

冲裁加工时总是会产生毛刺,很难消除掉,因此,经常在加工后进行压毛刺来消除毛刺。鉴于分型面的问题,最近使用去毛刺的方式有增加的趋势.

下面介绍一种消除毛刺的加工方法.通常称作"平压法"。

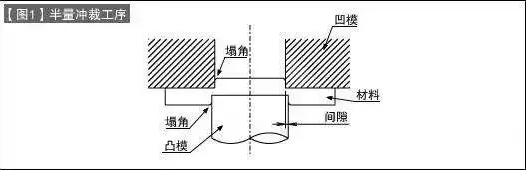

该方法首先如【图1】所示,进行半量冲裁.通常凸模比凹模稍微大一些.这种状态被称为"负间隙".


使凸模压入材料,材料仅被压出至凹模的单面的塌角得以形成.此时的凸模的压入量非常重要,通常设为材料板厚的75%以上.

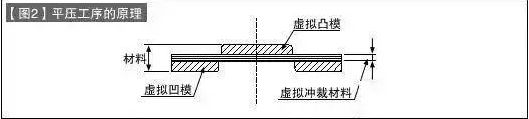

下一道工序是平压工序.平压工序的作业非常简单,但其内容很特殊。说明如【图2】所示。材料处于半量冲裁状态.将此形状分为3个部分来考虑.

虚拟凸模部分、虚拟凹模部分以及虚拟凸模与虚拟凹模所夹持的部分,通过虚拟凸模与虚拟凹模对该部分的材料进行冲裁.用自己来对自己进行冲裁、生成塌角的过程正是平压工序的核心.

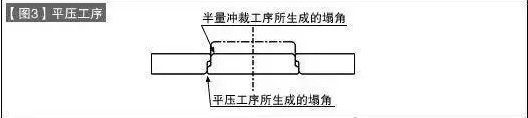

平压后的状态如【图3】所示:


为了实现理想的平压工序,需要恰当的半量冲裁工序压入量,过浅则无法形成虚拟凸模、虚拟凹模,过深则在进行平压前就会被冲裁掉.选择负间隙的理由是为了避免在平压工序中材料发生咬合.

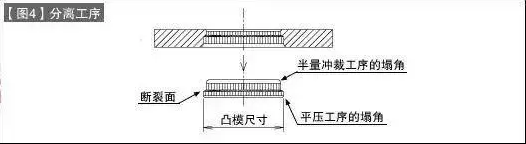

分离后的形状如【图4】所示:


请仔细对比观察【图1】的形状.在加工最终完成尺寸方面,冲切下来的制件的外形尺寸与半量冲裁工序的凸模尺寸基本相同.与普通的落料冲裁稍有区别.

另外,在负间隙冲裁的刀口部分,我们需要在下模中做脱料块设计,这样才能保证产品的平整度,当然,如果很小的产品,就不必了.
