第5讲 冲裁加工的间隙

发布日期:2016-10-30 | 分类:讲座专题 | 点击:533次

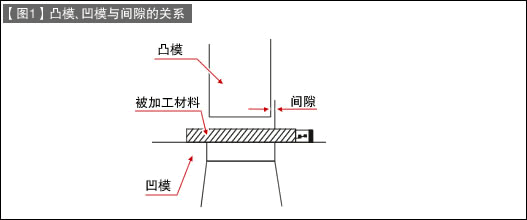

单边间隙是指【图1】中凸模与凹模之间的间隙。当间隙较大时,冲裁所需的力较小,但【图2】中剪切面塌角及断裂面的倾斜会变大。【表1】中列出了冲裁加工的单边间隙的数值。■【表1】按材质区分的冲裁间隙(相对于板厚的%■【表1】按材质区分的冲裁间隙(相对于板厚的%1.常规冲裁板厚越厚时,采用较大数值。2.冲裁条件较好的圆孔等采用较小数值。3.冲裁条件较差的角部等采...

第4讲 小孔冲孔凸模・凹模的设计

发布日期:2016-10-15 | 分类:讲座专题 | 点击:522次

提及小径冲孔,给人的印象大致是小于同时,φ1.0mm小径孔相对应的材料板厚一般在1.0mm上下。凸模的设计为了进行保护,冲孔凸模如【图1】所示,采用了通过卸料板对凸模前端进行导向(凸模导向)以防止凸模破损的对策。凸模尺寸中P与B的关系,以B≤10P为设计准绳。小孔凸模中,随着B尺寸变短,凸模导向亦随之愈加困难。作为解决措施,采用了如【图2】所示的台...

第3讲 冲裁加工的废料回跳对策

发布日期:2016-10-14 | 分类:讲座专题 | 点击:447次

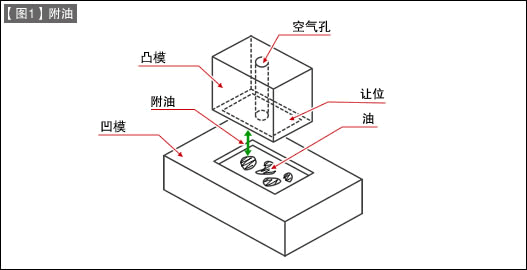

废料回跳是指冲裁废料未停留在凹模上、而是升至凹模表面的不良现象。毛刺对策虽然改善了冲裁效果,但同时也减弱了冲裁废料与凹模侧面的摩擦力,导致易产生废料回跳。废料回跳的原因以上为主要原因。此外还存在磁性、回弹等因素,但影响都比较小。附油的原因附着于材料表面的加工油,使凸模下表面与材料紧密贴合,阻碍周围的空气流入,材料被吊起。油着対策・对材料的供油在凹模面多...

第2讲 冲压模具的寿命

发布日期:2016-10-12 | 分类:讲座专题 | 点击:396次

在冲压加工中冲切毛刺的增大最快,因此可认为模具维护周期由毛刺的高度决定。相应地,可以设定恰当的冲切间隙为前提,通过观察冲切加工部位可在一定程度上对模具寿命进行判断。当冲切形状有尖角时容易出现崩刀,因此毛刺出现较早。众所周知,作为解决毛刺的措施可采用使角度变钝的方法。凸模、凹模的模具材料按照SKS→SKD→粉末高速钢→硬质合金的顺序,模具寿命逐渐增长。即使采...

第1讲 冲压模具的精度判断

发布日期:2016-10-12 | 分类:讲座专题 | 点击:410次

模具精度通常采用产品的尺寸精度和形状精度来作为"标尺"。对于容许差要求严格的产品,例如IC引线框架或连接器等要求高精度的产品,通常认为加工这些产品的模具属于高精度模具。估计对这一点没有人会提出异议。那么这样的模具的哪些部分属于高精度呢?产品是复制凸模、凹模的形状,也许是因为这些模具使用了采用仿形磨削加工(PG加工)或电火花线切割加工(...

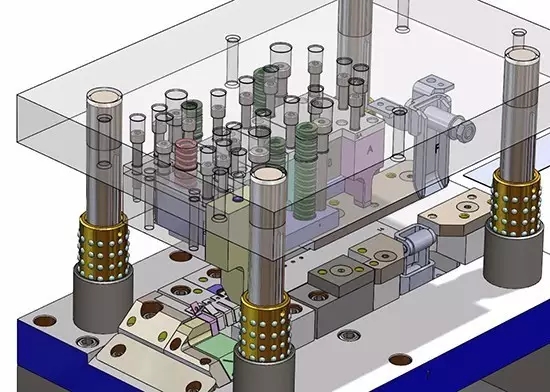

冲压模具(Stamping Die)的基本构成认识

发布日期:2016-10-10 | 分类:冲模设计 | 点击:1020次

一、什么是冲压?二、冲压加工概述?三、冲压加工的工艺特点?四、模具的基本结构?五、各零部件的作用?...
